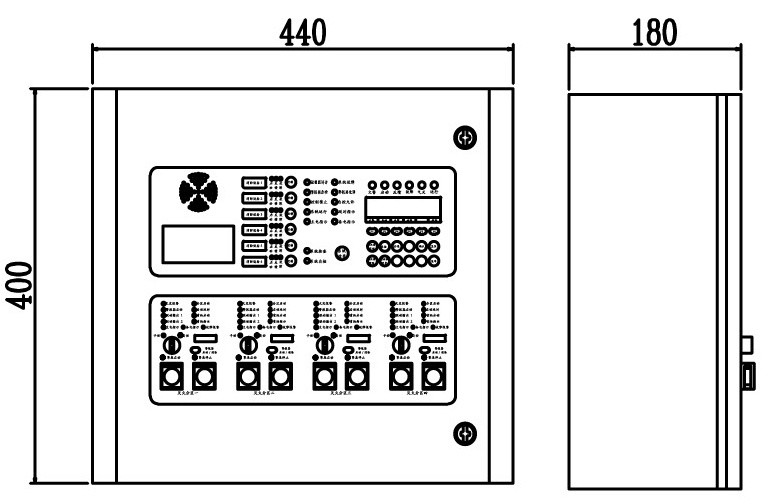

- 结构尺寸
- 性能参数
-
- 商品名称: F21G 型气体灭火控制器
F21G Gas fire extinguishing controller
F21 型火灾报警控制器(联动型)/F21G 型气体灭火控制器是我公司按照 GB 16806-2006《消防联动控制系统》并融会行业标准《GA 61-2010 固定灭火系统驱动、控制装置通用技术条件》的相关要求研制开发的新一代智能控制器。产品主要用于各种有管网或无管网式二氧化碳、七氟丙烷、三氟甲烷、IG-541、SDE 等气体灭火系统,可直接连接我公司生产的各类智能型总线设备及各类开关量探测设备组成独立的具有火灾监控与气体灭火双重功能的气体灭火系统。可广泛适用于计算机房、资料室、配电室、变电室、通讯机站等场所。
主要特点
●配接范围:能以两总线制方式配接我公司生产的总线设备,亦可通过智能输入模块连接非编码感烟、感温探测器、手动火灾报警按钮等,接收外部的火警信号。●灭火分区:具有4个独立的灭火控制分区,每个分区具有1个紧急启动按钮,可直接启动气体灭火设备。
●操作显示系统:本控制器采用点阵图形液晶显示器作为人机信息交换的主界面,全中文菜单式操作系统,界面附有帮助和提示信息。操作系统菜单按照使用功能分类设置,各类菜单均设有快捷功能键,使设备操作更加简单、直观。
●自动登记和现场编程功能:本控制器可通过操作菜单自动获取回路总线上配接的各种类型的报警和控制设备,并将其特性参数自动存储;也可以通过手动设置各配接设备的参数,实现批量或单个设备特性参数更改,有利于系统的开通和调试。能通过手动编程设置逻辑控制关系,实现各种复杂逻辑关系的自动联动控制。
●远程启停功能:每个灭火区具有“启动”和“停止”按键,当允许操作时,按下“启动”键,声光警报装置立即启动,灭火设备驱动装置及喷洒声光报警延时启动;对于正在延时启动的设备,这时若按下“停止”键,可使设备停止延时,从而避免因误报警而造成的损失。
●现场启停功能:能接收灭火现场的“紧急启动”信号,使声光报警器立即启动,灭火设备驱动装置及喷洒声光报警延时启动;能接收现场的“紧急停止”信号,使本区延时启动的设备立即停止。
●信号接收功能:能接收反馈信号,可根据反馈信号点亮现场的气体释放指示灯。
●延时可调功能:气体喷洒自动启动延时时间可根据需要在0~30秒内任意设置。
●电源输出扩展:控制器可提供直流24V电源输出,可作为外部设备的工作电源。
●历史记录查询功能:有历史记录存储功能,可自动保存火警、故障、联动、操作等信息。
●自动故障诊断功能:本控制器在开机和运行过程中,能自动检测该系统的主要器件的工作状态,对出现运行异常的主要器件可通过显示器或声音警报信号指示具体的故障部位,便于现场维护和故障诊断分析。
-
-
主电源
AC 187~242V 50Hz
备用电源
12V/12AH电池 2个
气体喷洒输出
24V/1A(最大)
辅助24V输出
1A(最大)
液晶
128*64点
设备容量
4个分区,2个回路,6个多线,1个声光
打印机
微型打印机
使用环境
温度:0℃~45℃,相对湿度:≤95%RH(40+2℃)
安装方式
壁挂
最大外形尺寸
宽400mm*高440mm*厚180mm
