- 商品名称: JD-M31 型输入输出模块
JD-M31 Input output module
JD-M31 型输入输出模块满足国家标准 GB 16806-2006《消防联动控制系统》的要求。本模块能够将控制器的联动指令传给受控设备，并将受控设备的动作反馈信号送回控制器。所接受控设备如：排烟阀、送风机、消防电梯等。采用电子编码，占一个回路地址。
主要特点
● 二总线，无极性。
● 电源线，有极性。
● 占一个地址点，采用电子编码方式。
● 两个单色指示灯，显示状态。
● 可输入联动设备动作后的反馈无源输入信号。
● 可输出一路 DC24V 电压信号。
● 具有线路故障检测选择功能。
● 电源线断电、反馈输入线断路、输出线短路或断路时，模块返回故障信号 -
-
类型
输入输出模块
指示灯
模块输出动作-红色灯；模块输入动作-红色灯
工作电压
电源总线:DC24V(DC18V-26V) ；二总线：DC 14V-24V
工作电流
电源总线:<1.5mA（静态）；二总线：<1mA电源总线:<20mA(空载启动)
输出信号参数
有源：DC24V/2A；无源：2A
输入信号参数
无源开关量信号输入
安装方式
配合本公司底座，插拔式，简便

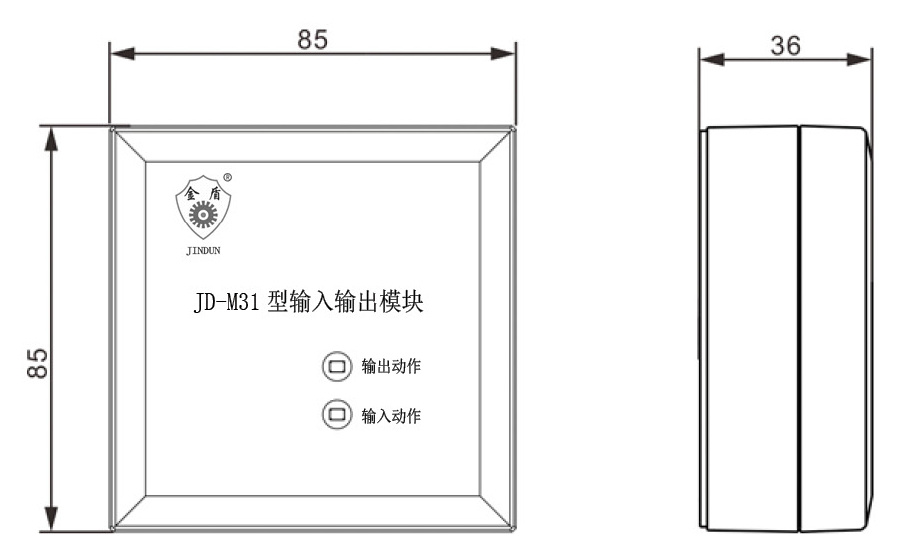

尺寸
长85*宽85*厚36
重量
0.08kg±0.01kg
